前言

先说结论，大失败。历时一周，解决了led灯珠发光亮度，芯片线圈等问题，可以正常充值，但是当地的闸机功率太低了，即便在没有led灯珠的情况下也感应不成功。只能暂且搁置了，做成门禁梯控倒是成功了，随便刷。公交车还没有尝试过，不过结果应该半差不差。

正文

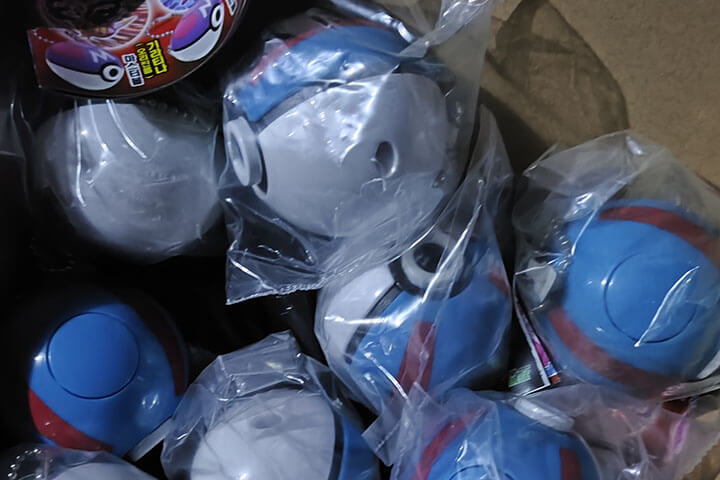

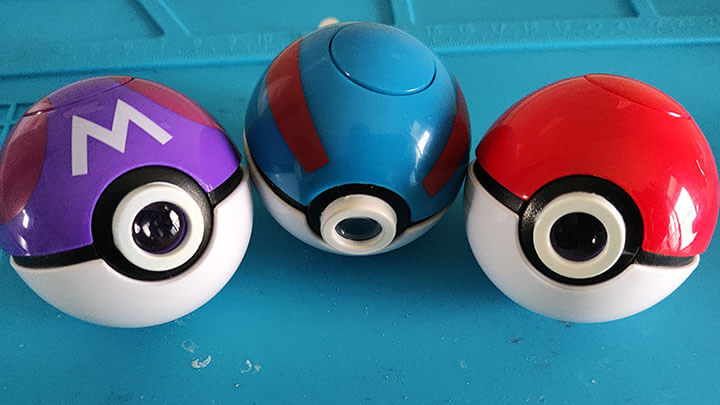

这里用的是TOMY精灵球投影扭蛋，版本有很多个，包括精灵球、超级球、高级球、大师球、极巨化的球等等。早期版本已经是十五年前的产物了，价格嘛。超级球最便宜，不算邮费大概7.5R一个，精灵球现在基本15R一个了。倒是正常价格，原先扭蛋就得300日元。大师球现在价格普遍较贵，35R一个。笔者之前买了很多的超级球、精灵球、大师球。

需要准备的工具材料有，精灵球、线圈、公交卡、溶解剂（这里建议网上买现成的，不用自己配）、电烙铁以及相关的工具（强烈建议要买焊锡膏）、焊接用的垫板、led贴片灯、镊子等一些必备工具、适量的各类胶水（实测AB胶、粘塑料的、502都不好用，所以得准备一把热熔胶枪）。以及3mm的十字螺丝刀，双面胶带，以及一些擦拭用的酒精片，还有就是打光用的灯，配件太多不做复述。

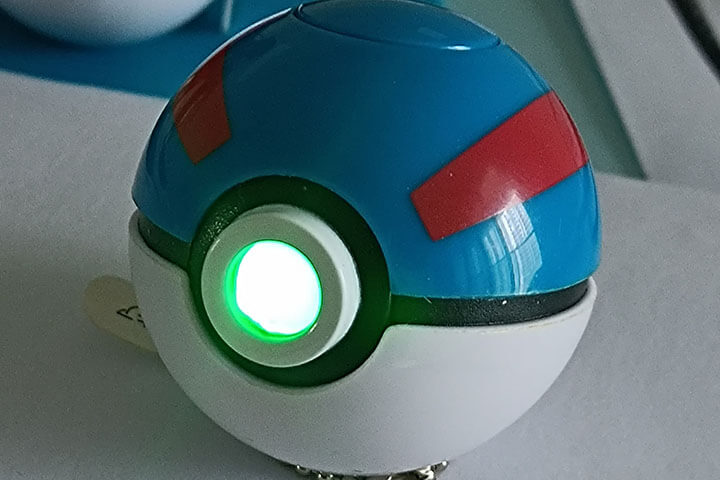

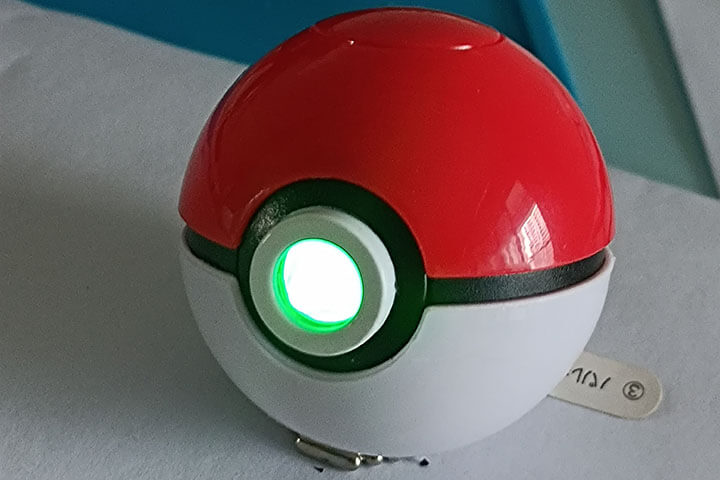

led贴片灯的型号也很多，网上普遍用的0805、1206，其实更亮的还有1210、3528、2835，但是确实要考虑灯珠的功耗问题，闸机的功率太低了。另外也有用更小的灯珠，笔者都试过了。其中翠绿色的效果最好，怪不得交通卡发光灯珠普遍用翠绿色确实亮一点。这些价格都很便宜，而且包邮。

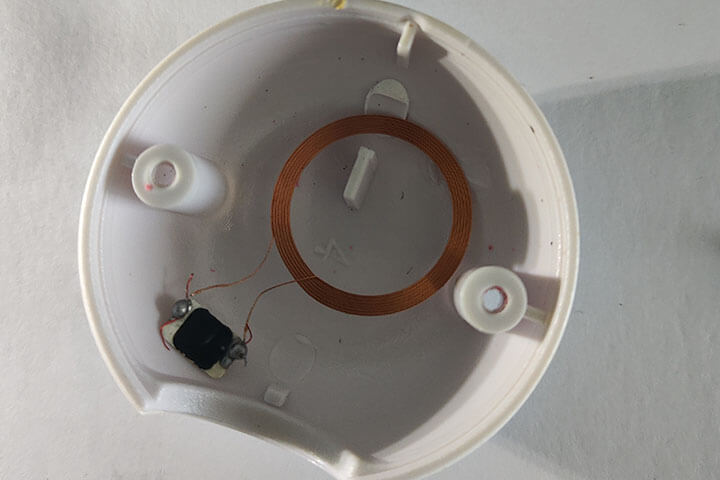

线圈，笔者试了32mm和22mm的线圈，总结就是大的有大的好处，但是球的底部放不下，只能做妥协。用22mm的，后来去闸机验证不能识别后，又换成了32mm的试了一次，依旧失败。用另外的交通卡去刷卡后，貌似之前的芯片有读取但是没有反馈。八成就是功率问题，手机的NFC或者梯控功率够了就没这种问题。

芯片确实很脆弱，如果粘住了建议吹热后再用镊子夹出。

一圈下来，经费爆表，手残党强烈建议买一个现成的，或者定做一个现成的，花不了多少钱的。不过所幸球的消耗不多，只用了5个球做实验，精灵球也成功回收了。等待下次重新验证。焊锡的技术倒是熟练了很多，连极小的贴片都能轻易焊接了呢？

其实，笔者在做的过程中，已经研究出了切换灯的颜色的方法，以及兼容原来投影的方法。但是考虑到后面要换电池太麻烦就懒得弄，其实可以在球里面装一个小发声单元，模拟精灵球，空间太小了，不好操作，估计得定制打板。

尾文

日常使用还是用手机的卡包吧，方便。不过要玩的，建议尽早买几个球，这种球确实越来越少了，都是上古存活。虽然是国产，好像有一批是外置的按键，丑爆了。
